CAD快速看圖是一款由廣聯達開發的CAD看圖軟件，擁有PC、Android、iOS等多種版本，功能也非常的多，比如可以對圖紙進行查看、標記、測距等，當然CAD快速看圖所擁有的功能遠遠不止如此。今天小編來跟大家說說cad快速看圖會員的功能介紹，大家以前來看看吧。

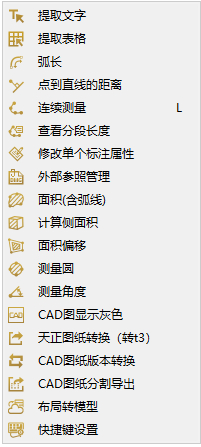

1、登錄賬號，并購買VIP后，打開一張圖紙，會激活所有功能，點擊VIP按鈕，可以看到如下列表：

提取文字：框選提取圖紙上的文字、數字、字母等。鼠標左鍵框選完整的一句話或一段話。一次提取有字數上限，如果內容較多，可以多次提取。布局中的內容如果提取不到，可以去模型中提取。 注：一些文字看上去是文字，但是屬性是多段線的，是無法提取的。

提取表格：框選提取圖紙上的表格，并自動導入excel。鼠標左鍵框選完整的表格外邊線來提取表格。布局中的表格如果提取不到，可以去模型中提取，測量結果也可以導出到excel中。注：一些表格中的文字屬性是多段線的，是無法提取的。

弧長：鼠標左鍵點擊弧線來測量其長度。如果是弧線，鼠標放存卜勸會顯示為白色小方塊，如果是多段線，鼠標不會顯示為白色小方塊。

點到直線的距離：鼠標左鍵選擇一個點，再選擇一條線，可以測量該點到直線的垂直距離。

連續測量（L）：鼠標左鍵選取直線或者弧線來連續測量其長度，鼠標右鍵結束測量，再點鼠標左鍵放置測量結果的位置。注：遇到直線點擊直線的端點，遇到弧線點擊弧線本身。

修改單個標注屬性：點擊后，選擇已經做好的標注，可以設置其顏色、文字大小等。

查看分段長度：點擊之后，鼠標左鍵選取一個連續測量的標注結果，可以看到此連續測量的分段長度。

外部參照管理：查看該圖紙的外部參照，并且可以綁定參照圖紙并另存，也可以更改參照的路徑。

面積（含弧線）：鼠標左鍵選取直線或者弧線，完成一個閉合圖形來測量其面積，再次點擊鼠標左鍵放置測量結果的位置。

計算側面積：測量完面積后，可以計算側面積。

面積偏移：測量完面積后，可以進行外擴或者內縮。

測量圓：可以測量圓形的面積、周長、半徑。鼠標左鍵選擇圓形，再次點擊左鍵放置測量結果的位置。

測量角度：可以選擇2條直線，并快速測量出其夾角。

CAD圖顯示灰色：點擊之后，當前圖紙會灰色顯示，標注會高亮顯示，方便尋找、查看標注位置。

天正圖紙轉換（轉t3）：點擊后，將當前圖紙轉成t3格式，并另存（圖紙后綴會有“轉”字），方便導入其他算量軟件中使用。注：如果轉t3后導入算量軟件顯示不全，說明并不是因為天正圖紙的原因導致的，請聯系相關算量軟件的工作人員尋找幫助。如果圖紙有外部參照，請先綁定參照并另存后，打開新圖紙再轉t3。

CAD圖紙版本轉換：可以將當前圖紙轉換版本。目前可以轉換的版本有：2004/200712010/2013版。

CAD圖紙分割導出：可以將當前圖紙進行分圖。左鍵框選需要分圖的部位，另存即可。注：有外部參照的圖紙，請先綁定參照并另存后，打開新圖紙進行分圖。

布局轉模型：可以將布局中的圖形轉到模型中，方便進行提取文字、提取表格、文字搜索、導入算量軟件。布局轉出的圖形都有比例問題，在測量之前請進行比例調整。

快捷鍵設置：可以設置大部分功能的快捷鍵。

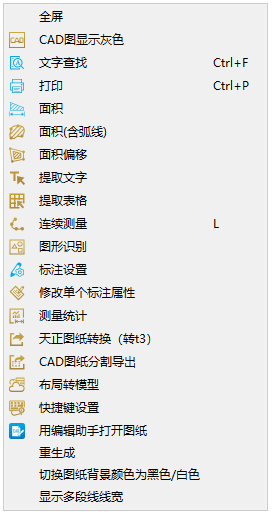

2、右鍵菜單（藍色按鈕是普通功能，金色按鈕是會員功能）打開一張圖紙后，在圖紙上點擊鼠標右鍵，可以出現右鍵菜單：

以上就是cad快速看圖會員的功能介紹啦，希望能幫助到大家。
