筆記本電源適配器,小編教你怎樣拆解筆記本電源適配器
- 分類：教程 回答于： 2018年05月05日 09:00:24
電源適配器是我們平常司空見慣的電器用品，但有時候電源適配器也會出現一些故障，而換一個電源適配器的花費較為昂貴，所以有些人會拆開電源適配器來修理。對一般的用戶還是不知道該怎么去拆解筆記本電源適配器。下面小編給大伙介紹拆解筆記本電源適配器的操作步驟。

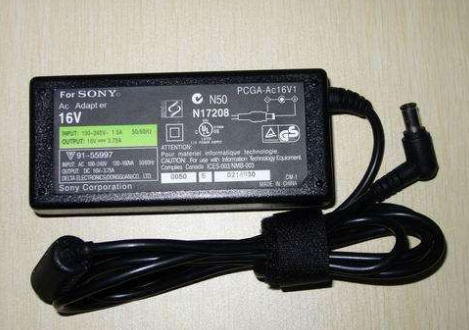

電源適配器是筆記本電腦工作的動力之源，里面是個高品質的開關電源，其工作原理與彩電等家電中的開關電源是一樣的，它的作用是為筆記本電腦提供穩定的低壓直流電。有用戶就問了筆記本電源適配器怎樣拆解？下面，小編就來跟大伙講解筆記本電源適配器拆解的方法。
怎樣拆解筆記本電源適配器
筆記本電腦電源適配器的上下蓋為注塑封裝或是用強力膠粘合的，不用任何螺絲，所以一般只能借助暴力來破解。不過，只要方法得當，拆解后的電源適配器完全可以恢復原樣，不仔細觀察幾乎看不出有拆開過的痕跡。
拆解適配器圖-1

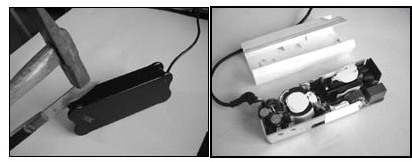

把電源適配器橫向側放置在白紙上，用電工刀刀刃沿電源適配器上下蓋之間的縫隙切入，然后用錘子敲擊電工刀刀背(如圖1)，使電工刀從適配器上下蓋之間切進去。在適配器上下蓋之間的縫隙的不同位置，用電工刀的刀尖沿縫隙劃動，當上下蓋的某一部位首先裂開后，把刀尖深入，然后慢慢分開適配器的上下蓋。
電源適配器圖-2

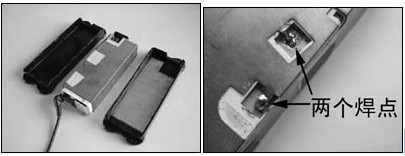

隨后打開外殼的電源適配器，可以看到適配器電路外面包有銅質的屏蔽層，用美工刀割開屏蔽層上的膠帶紙，再用電烙鐵焊開屏蔽層與內部電路板連接的兩個焊點(見下圖)，即可取下屏蔽層。
電源適配器圖-3
屏蔽層與電路板之間還隔有一層較厚的硬質塑料膜(如圖4)，再用美工刀割開后，即可見到電路板的“廬山真面目”了
拆解適配器圖-4
電源適配器的構造：

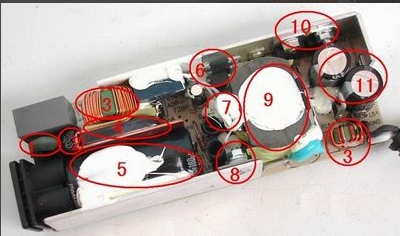

適配器圖-5
1. 壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其他電路不被燒壞。
2. 保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其他元件。
3. 電感線圈(又稱扼流圈)，主要功能是降低電磁干擾。
4. 整流橋，規格為D3SB，作用是把220V交流電變為直流電。
5. 濾波電容，規格為180μF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。
6. 運放IC(集成電路)，保護電路、電壓調節的重要組成部分。
7. 溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時(不同品牌的電源適配器，其設定的溫度閥值略有不同)，保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。
適配器圖-6
8. 大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。
9. 開關變壓器，開關電源中的核心元件之一。
10. 次級整流管，功能是把低壓交流電變為低壓直流電。在IBM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。
11. 次級濾波電容，規格為820μF/ 25V，共有兩個，起濾除低壓直流電中的紋波的作用。
除上述元件外，電路板上還有可調電位器及其他阻容元件。
關于拆解筆記本電源適配器的操作，小編跟大伙講到這了。
