小伙伴你們知道網線水晶頭怎么連接嗎？可能大部分的人都還不太清楚吧，不知道的話，那么趕緊往這邊看看，因為小編我早已為大家準備好了連接網線水晶頭的方法。

最近小編發現有不少的小伙伴都想知道連接網線水晶頭的操作方法，然后小編就去了解了一下這個，所以現在小編我就來跟大家說說連接網線水晶頭的方法。

網線水晶頭接法詳細步驟：

網線水晶頭接法步驟一、工具準備

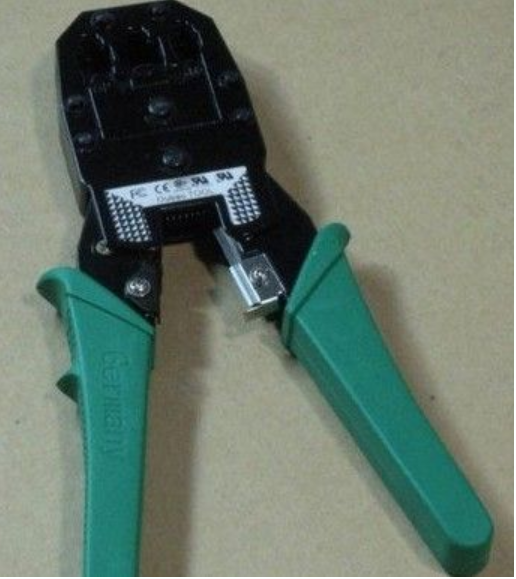

1、具有8P槽的壓線鉗一個。

網線接法圖解圖-1

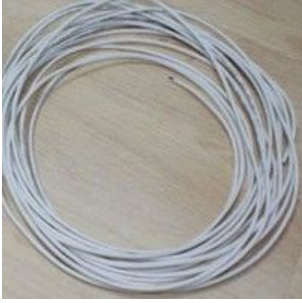

2、五類網線，也就是現在最常用的網線若干米。

水晶頭圖-2

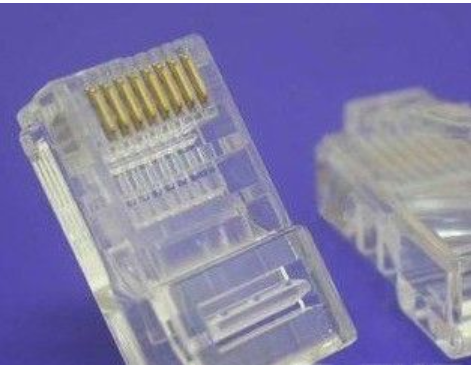

3、RJ-45插頭，也就是所謂的水晶頭若干。

網線圖-3

PS：理論上水晶頭只需要2個，以防萬一，多備一些。

網線水晶頭接法步驟二、了解網線標準線序

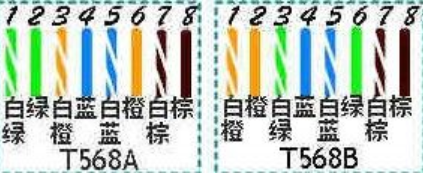

水晶頭圖-4

標準568A：1綠白，2綠，3橙白，4藍，5藍白，6橙，7棕白，8棕

標準586B：1橙白，2橙，3綠白，4藍，5藍白，6綠，7棕白，8棕

上網只用到1 2 3 6 1.2下傳3.6上傳，電話用4.5 7.8是做為電源用，有些設備要，國際標準。

網線水晶頭接法步驟三、直通線和交叉線接法。

直通線：兩頭都是568B標準。用于連接：

PC(電腦)—————————— HUB(集線器)

PC(電腦)—————————— SWITCH(交換機)

PC(電腦)—————————— ROUTER(路由器)

HUB(集線器)———————— HUB(集線器)的級連口

SWITCH(交換機)—————— HUB(集線器)的級連口

SWITCH(交換機)—————— SWITCH(交換機)級連口

SWITCH(交換機)—————— ROUTER(路由器)

交叉線：一頭是568A，另一頭是568B。用來連接

PC(電腦)——————————PC(電腦)

HUB(集線器)————————HUB(集線器)

SWITCH(交換機)——————SWITCH(交換機)

ROUTER(路由器)——————ROUTER(路由器)

補充一下，配置網絡設備要用反轉線。

簡單的說!直通線就是兩端線序相同的線，用于不同設備之間互連，交叉線就是兩端線序不同的線，用于同種設備之間互連。

網線水晶頭接法步驟四、實際網線水晶頭制作步驟：

步驟1、用壓線鉗將網線的膠皮剪掉長約2cm即可。

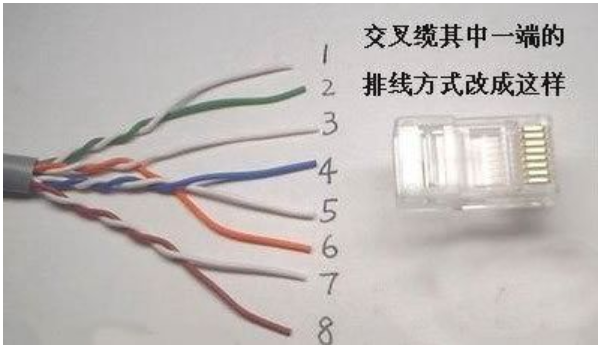

步驟2、按照上面說的標準線序把網線排列好，可能情況如下圖：

如何連接網線水晶頭圖-5

步驟3、把8股線末端剪齊。

步驟4、將水晶頭有塑料彈簧片的一端向下，有金屬針腳的一端向上，把整齊的8股線插入水晶頭，并使其緊緊的頂在頂端。

步驟5、把水晶頭插入8P的槽內，用力的握緊壓線鉗即可!

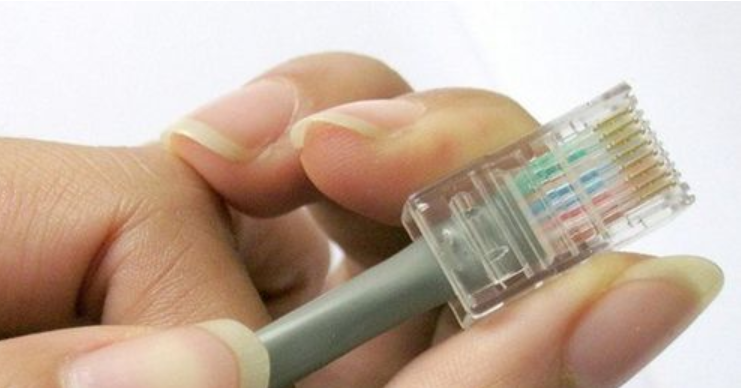

網線接法圖解圖-6

以上就是連接網線水晶頭的操作了。
