跳線接法,小編教你電腦主板跳線怎么接
- 分類：幫助 回答于： 2018年08月11日 12:27:00
對于組裝電腦新手朋友來說，最最頭疼的部分莫過于主板跳線的連接了，面對機箱中的各種指示燈跳線，很多電腦小白朋友會不知所錯。那么主板跳線怎么接？其實很簡單，下面，小編給大家帶來了電腦主板接跳線的圖文。
大家在自己股買電腦配件進行組裝的時候會發現，當你面對那一排排密密麻麻的主板線路時回有點崩潰，感覺無從下手，其實現今電腦主板的設計都是模塊化、集成式的，線路合并了，熟練的掌握跳線設置是裝機必備的技術之一。下面，小編教大伙電腦主板接跳線的技巧。
電腦主板跳線怎么接

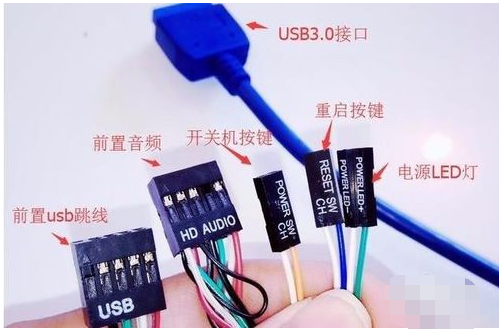

先認識一下，這款機箱上的跳線如下，包括前置Usb跳線、前置音頻（HD AUDIO）、開關機按鍵（POWER SW）、重啟按鍵（RESET SW）、電源電源LED燈（Power LED）、此外還有硬盤指示燈（HDD LED{下圖少了一個}）
電腦圖-1

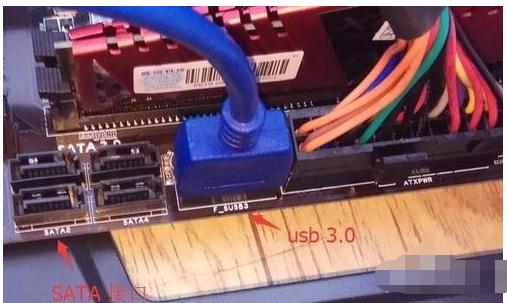

首先將USB3.0插入主板usb3.0接口，放心有防呆設計的，插反了插不進去的。
電腦圖-2

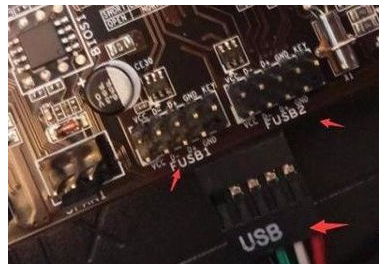

再來插入前置USB接口和前置音頻接口，這些接口也是有防呆設計的，因此如果錯了是無法插入的，首先先插USB接口，USB標識的接口對應主板上的USB標識接口上。
電腦圖-3

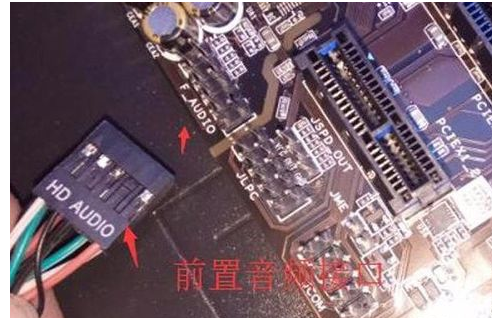

HD AUDIO前置音頻接口是對應接入主板上AUDIO標識上，這個不插，機箱前面耳機插孔是沒有聲音的。
主板圖-4

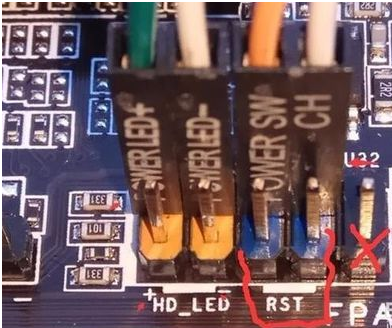

好了，下面開始插入開關機跳線，主板上面已有明確的標識，根據標識插入即可：
主板跳線圖-5

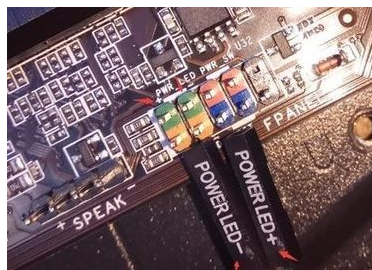

LED燈分正負極的，彩色的線為正極，白色的線為負極，因此千萬不要插反了，后果不堪設想。
主板跳線圖-6

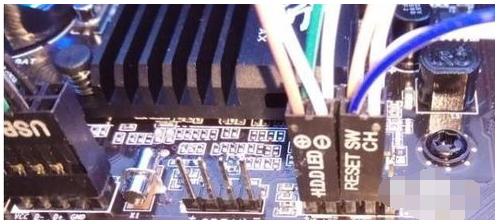

切記，白色的跳線為負極，插在右邊
電腦圖-7
以上就是電腦主板接跳線的流程。
