cad圖形界限,小編教你cad圖形界限怎么設置
- 分類：幫助 回答于： 2018年08月04日 12:27:00
在繪制CAD圖形的時候有遇到圖像太大，軟件顯示不全的情況嗎?所繪圖形的大小是有限的，為了更好的繪圖，需要設定繪圖的有效區域，當我們遇到大圖時要怎樣設置才能讓圖片完全顯示呢?這就需要我們設置CAD的圖形界限了，下面，小編給大家帶來了cad圖形界限的設置圖文。
cad是應用最廣泛的計算機輔助設計軟件，學會cad圖形界限怎么設置是必不可少的，在cad中畫圖肯定要注意界限，如果界限不設置好的話那么畫圖容易出錯。那么大家知道cad畫圖如何設置圖形界限嗎?下面，小編給大伙演示設置cad圖形界限的操作流程。
cad圖形界限怎么設置
打開CAD軟件進入繪圖頁面后
cad圖-1

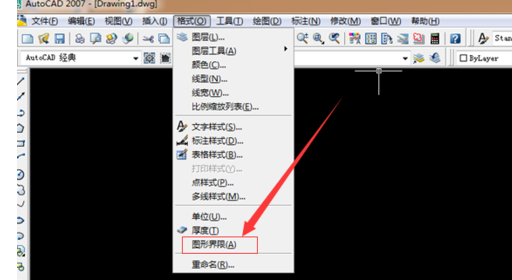

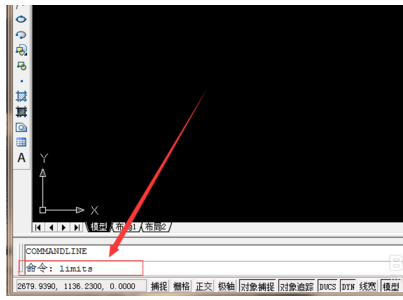

在下面命令欄里輸入英文limits后按回車鍵或者點擊上面的工具欄格式→圖形界限
圖形圖-2

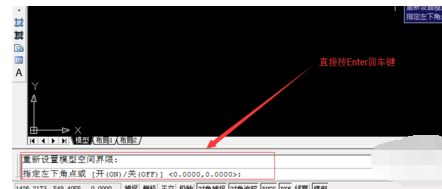

這時命令欄里會出現重新設置模型空間界限的說明，在下面的原坐標為（0.000,0.000）。看到這里我們直接按回車鍵就好。
圖形界限圖-3
按了回車鍵后，這時命令欄里出現指定左下角點（0.000,0.000），指定右上角點（420.0000,297.0000）。小編我打算設置成A3紙的大小，就在命令欄里輸入（297,420）數字。
圖形圖-4

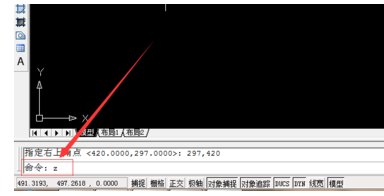

輸入A3紙的尺寸（297,420）數字后，我們再按回車鍵。接著在命令欄里的命令處輸入英文字母z后再按回車鍵。
圖形圖-5
在下面的命令欄處輸入英文字母a，意思指全部。然后再按Enter回車鍵。
圖形界限圖-6

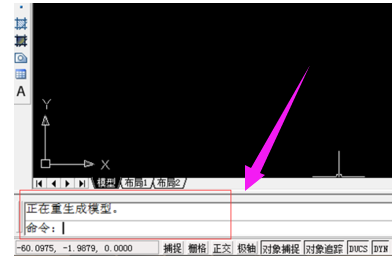

這時命令欄里會出現正在重生成模型7個字，說明A3紙大小的圖形界限設置完成。
cad圖-7
以上就是cad圖形界限的設置經驗。
